Cortex-M3 STM32F103ZET6 MAME 개발보드 + 2.8 터치 LCD
판매가 : 180,000원
세액 : 18,000
원산지 : 중국
상품코드 : 541
수량 :
updown
  1. 제품명

Cortex-M3 STM32F103ZET6 MAME 개발보드 + 2.8 터치 LCD


2. 제품소개

Cortex-M3 STM32F103ZET6 MAME 개발보드는 자원이 매우 풍부함으로 STM32F103 모듈의 기능을 극치로 발휘하였습니다.
STM32F103 모듈이 갖춘 모든 기능을 이 개발보드에서 확인할 수 있습니다. 뿐만아니라 풍부한 인터페이스 및 기능 모듈을 확장하여
이 개발보드의 역할을 한층 더 업그레이드되였습니다.
개발자 메뉴얼 및 소프트웨어 업데이트 소식
하드웨어 상세 사양서 및 회로도 schematic 하드웨어 회로도에 대한 설명과 디바이스에 대한 설명
개발자 가이드 linux 컴파일서 세팅, 사용가 가이드

3. 제품사양

Hardware Features
CPU Cortex-M3 32bit  STM32F103ZET6 with PFU LQFP144,
512K Flash, 64KB SRAM
External SRAM IS62WV51216,1M bit
External SPI 8M bit SPI Flash
JTAG/SWD 20Pin JTAG/SWD interface
전원공급 6V~16v DC 어댑터 전원 공급 선택 가능
USB 1 x USB 2.0 device
LCD 2.8 inch TFT 터치 LCD FSMC driver(OLED/2.4/3.5 지원가능)
CAN 1 x CAN(2.0B Active) TJA1050
RS485 1 x RS485
RS232 1 x RS232
1 x USB to serial(내장)
PS/2 1 x mouse, keyboard interface
JOY PAD 1 x joystick interface
SD Memory 1 x SPI/SDIO SD memory card interface
LED 1 x power LED(BLUE), 2 x User LED(DS0: RED,DS1: GREEN)
Button 3 x User Button, 1 x Wakeup button, 1xReset button
EEPROM 1 x 24C02 EEPROM 256K
Camera 18Pin Camera interface
Battery 1 x Backup battery holder
High-performance audio codec 1 x VS1053
IR receiver 1
RF interface 1 x NRF24L01 interface
temperature sensor interface 1 x DS18B20
Buzzer 1
Audio 1 x Mic, 1 x line in, 1 x line out
Size 112 x 156 mm



* 2.8인치 TFTLCD

stm32f4

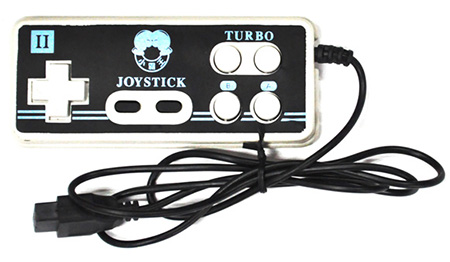

* 게임용 joy stick

stm32f4

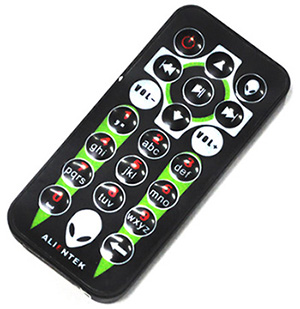

* Infrared Remote Control
stm32f4

1. 제품 구성
(1) One Cortex-M3 STM32F103ZET6 MAME 개발보드 + 2.8 터치 LCD
(2) One Infrared Remote Control
(3) One Joy Stick
(4) One UART cable
(5) One USB 2.0 cable
(6) One Software source CD
